上海钣金加工的折弯设计工艺解析

文章出处:堃铤电器作者:KTDQ人气:发表时间:2020-04-16 10:23【

        钣金机箱结构尺寸变化灵活,便于标准化、系列化、而且加工、组装简单。钣金机箱加工结构主要利用弯曲工艺,将型材、板材弯曲成一定角度形成一定形状而成,其弯曲是利用材料的塑性进行加工的一种工艺方法。设计钣金机箱结构时,要掌握以下钣金加工折弯技巧。
        (1)弯曲圆角半径,圆角半径是指内缘半径。钣金加工中圆角半径经过小容易引发裂纹,圆角半径过大容易引起回弹现象,而使设计的弯曲圆角和半径尺寸得不到保证。不同的材料有不同的最小弯曲半径,设计的半径要以此为依据。对形状近于对称的机箱,两边的圆角半径尽量一致,以免弯曲时板料因树立不均而滑动。有时为了装配需要,机箱会带有翻边,此时,应采用具有一定半径的弯边代替过急的折角。

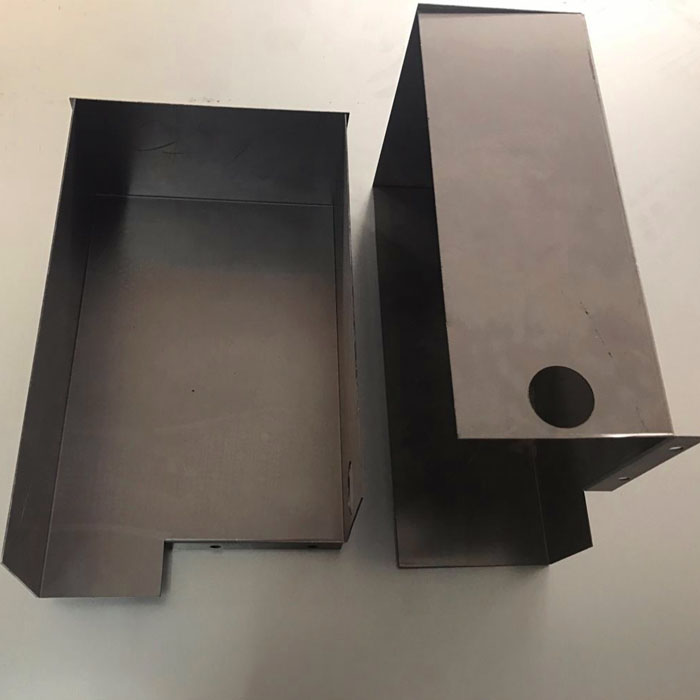

钣金加工折弯
        (2)回弹想象,回弹又叫回跳。由于弯曲过程包括塑性与弹性变形两个过程,因此,回弹现象是不可避免的。上海钣金机箱加工设计时,应制定合理的弯曲公差,太严的公差只能靠整形工序予以保证,或者用加强筋来抑制回弹,予以定形,或者通过改进模具结构来减弱回弹。
        (3)弯曲形状,钣金机箱形状与尺寸应尽量对称,这样,可以防止弯曲过程中因受力不均匀,坯料发生滑移而影响弯曲精度,而且模具的寿命也长。
        (4)单边弯曲高度尺寸。上海钣金加工厂家堃铤指出,钣金机箱结构中,单边弯曲能起到加强筋的作用,有时甚至能安装电子元器件,单边弯曲高度值有一极限值,过小则在普通折弯机上无法实现,必须设计专用模具,从而增加加工成本。通常最小单边弯曲高度为最小弯曲半径加两倍材料厚度。
        (5)设计定位孔,为保证钣金机箱子啊弯曲时不会移动,常须设定位孔,因此,机箱设计时要充分考虑定位孔,并为其留好位置。
        (6)尺寸标注及公差的合理标注。钣金机箱加工中的有些位置尺寸标注不当往往会影响到机箱弯曲后的质量,通常以机箱弯曲成型后的开放边为基准来标注相关位置尺寸。尺寸公差也是值得注意的问题,公差等级过高则增加成本,甚至无法实现,过小则影响的整机装配。具体的公差精度要视设备结构的复杂程度而定。
